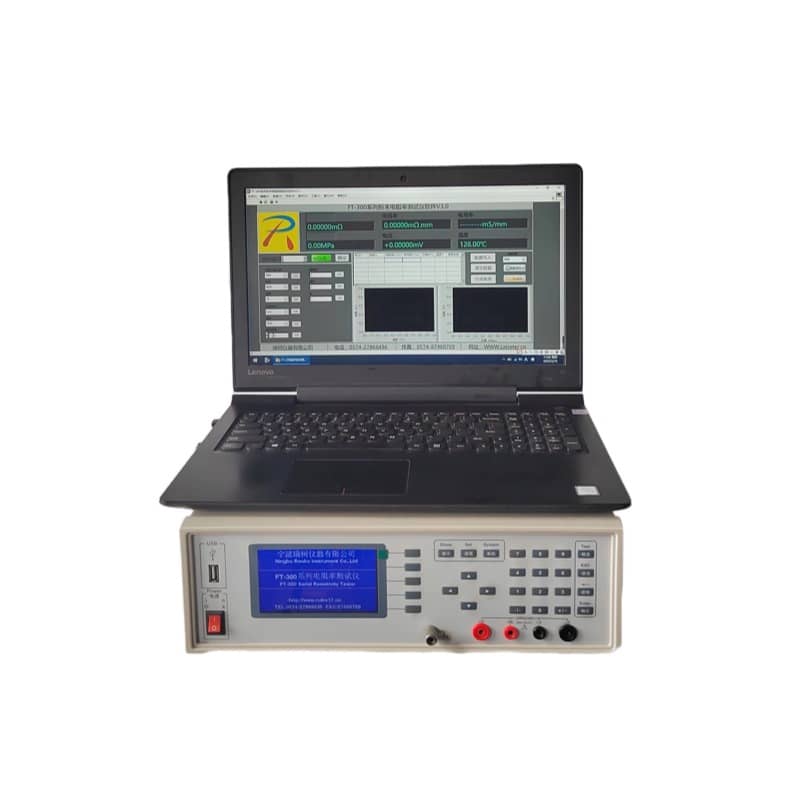

FT-320A 金屬材料電阻率測試儀｜銅鋁導體電導率檢測設備
發布時間： 2026-06-28 18:22:57 點擊： 18
1. 產品介紹
FT-320A 金屬材料電阻率測試儀為 ROOKO 瑞柯微自研低阻導體用檢測設備，由寧波瑞柯析理儀器經銷，整機對標 GB/T 351-2019、IEC 60468、ASTM B193、JIS H 0505 等國內外金屬檢測通用標準，采用四端開爾文測試架構，消除引線、接觸電阻干擾，專門針對銅、鋁、合金、棒材、線材等金屬試樣開展體積電阻率、質量電阻率、電導率、單位長度電阻、直流電阻比率多維度檢測。儀器自動雙向正負電流采集，抵消金屬極化帶來數值偏差；4.3 寸液晶雙語操作面板，同步展示電壓、電流、溫度、試樣參數，搭載 RS232、USB 雙通訊通道，選配 PC 分析軟件完成全過程數據采集、曲線生成、報表歸檔，適配金屬冶煉、線纜廠、汽車零部件、高校材料實驗室、第三方金屬檢測機構常態化質檢與新材料研發。
2. 產品特點
- 四端開爾文測試架構，隔絕夾具、導線附加電阻，低阻測量均衡
- 多檔位直流恒流輸出：100μA~10A，覆蓋不同粗細金屬試樣工況
- 電阻分辨率達 0.01μV，微小電阻信號采集誤差可控
- 自動雙向正負電流交替測量，降低金屬極化造成讀數漂移
- 四檔電壓量程搭配細分分辨率，微弱電壓信號捕捉
- 可同步計算體積電阻率、質量電阻率、電導率、單位長度電阻、電阻比率五類參數
- 4.3 寸中英文液晶面板，試樣長寬、直徑參數可自由錄入，單位切換便捷
- USB、RS232 雙通道通訊，單機讀數、電腦聯機雙模式運行
- 配套多規格金屬夾持工裝，棒材、板材、線材均可適配
- 外接溫度傳感器實時采集環境溫度，用于溫變導電性能對比試驗
3. 工作原理
儀器采用四端電壓降測試原理，兩組電流電極通入穩定直流恒流，兩組平行刀刃電壓電極采集金屬試樣兩端微弱電壓；電壓電極間距滿足標準要求，大于試樣橫截面周長 1.5 倍，規避邊界效應。設備內置標準換算公式，錄入試樣尺寸后自動運算體積電阻率、質量電阻率、單位長度電阻；雙向電流取均值抵消極化干擾；采集數據可本地實時顯示，聯機 PC 軟件自動保存多組測試記錄、生成可存檔檢測報表。
4. 技術參數
| 參數項目 | 技術指標 |
|---|---|
| 電阻測量范圍 | 2×10??Ω～2×10?Ω |
| 體積電阻率范圍 | 2×10??～20kΩ·cm |
| 電阻分辨率 | 0.01μΩ |
| 直流恒流檔位 | 100μA、1mA、10mA、100mA、1A、10A |
| 恒流精度 | 100μA~100mA：±0.1%；1A/10A：±0.15% |
| 電壓量程 | 2mV、20mV、200mV、2V |
| 電壓分辨率 | 0.1μV、1μV、10μV、100μV |
| 電壓誤差 | 2mV 檔：±0.1% 讀數 + 6 字；其余檔位 ±0.1% 讀數 + 2 字 |
| 直讀參數 | 體積電阻率、質量電阻率、電導率、單位長度電阻、直流電阻比率、電流、電壓、溫度 |
| 操作界面 | 中文、英文雙語液晶顯示 |
| 通訊接口 | RS232、USB 雙接口 |
| 整機供電 | AC220V±10%，50Hz |
| 主機外形尺寸 | 330mm×340mm×120mm |
| 溫度示值誤差 | ≤0.1℃ |
| 使用環境 | 0℃~40℃，相對濕度＜80% 無結露 |
5. 適用范圍
- 金屬冶煉企業：銅、鋁、合金棒材 / 線材成品導電性能出廠抽檢
- 電線電纜制造廠：導體原材料電阻率來料管控
- 汽車、電子零部件工廠：金屬導電配件電性能驗證
- 高校、科研院所金屬材料實驗室：新型合金導電課題測試
- 第三方金屬檢測機構：依據國標 / 美標出具合規檢測數據
- 新能源導電基材研發單位：低阻金屬配方對比試驗
6. 操作流程（簡潔）
- 設備準備：儀器放置平整非導電工作臺，接通 220V 電源，開機預熱 15 分鐘
- 工裝裝配：選用適配金屬夾持治具，連接四端測試線與主機端口
- 試樣固定：將金屬棒 / 線材夾緊于刀刃電極間，電極平行貼合試樣軸線
- 參數錄入：輸入試樣長度、橫截面積尺寸，選定適配恒流檔位
- 基線清零：消除夾具固有接觸電阻帶來測量基線偏差
- 啟動測量：設備自動切換正負電流采集，同步輸出全部導電參數
- 數據留存：單機手動記錄；聯機電腦批量存儲數據、打印報表
- 收尾操作：松開夾持工裝，取下試樣，關閉整機電源
7. 服務項目（簡潔）
- 售后服務：原廠整機基礎質保，遠程接線、量程調試、故障技術指引
- 延保服務：可選購 1-3 年延保方案，覆蓋恒流源、主控元器件
- 樣品測試：實驗室承接金屬試樣代測，出具完整測試記錄
- 計量服務：合作機構出具計量憑證，滿足實驗室資質審核需求
- 定制服務：異型金屬加長、加寬夾持工裝按需調整適配
8. 包裝配件
標準出廠配置
| 序號 | 品名 | 單位 | 數量 | 備注 |
|---|---|---|---|---|
| 1 | FT-320A 測量主機 | 臺 | 1 | 整機測量主體 |
| 2 | 四端測試連接線 | 套 | 4 | 紅黑各兩條 |
| 3 | 標準金屬夾持治具 | 套 | 1 | 常規棒線材適配 |
| 4 | 電源線 | 條 | 1 | AC220V 供電線材 |
| 5 | 備用保險絲 | 個 | 1 | 預裝主機電源倉 |
| 6 | 紙質資料 | 份 | 各 1 | 說明書、保修卡、產品合格證 |
可選增購配件
| 序號 | 型號 | 品名 | 單位 | 使用說明 |
|---|---|---|---|---|
| 1 | 09A | 標準電阻校準件 | 個 | 多規格可選，用于儀器定期校準 |
| 2 | 07A | 異型金屬測量裝置 | 套 | 大直徑 / 板材試樣拓展工裝 |
| 3 | 300-RJ | PC 分析軟件 | 套 | 數據存儲、對比報表程序 |
| 4 | WDCG | 溫度傳感器 | 套 | 常溫 - 125℃試樣測溫 |
| 5 | 320A-YB | 延保服務 | 年 | 1 至 3 年周期可選 |
| 6 | 300-JL | 計量證書 | 份 | 合規計量檢測憑證 |
| 7 | 電腦 + 打印機 | 套 | 軟件配套數據輸出設備 |
9. 售后服務（簡潔）
- 整機原廠基礎質保周期一年，質保期內因制造工藝故障提供檢修處理。
- 電極、測試線、保險絲等耗材不在質保覆蓋范疇，損壞可單獨購置替換。
- 人為改裝、錯誤操作、液體侵入、外力磕碰造成設備損壞，檢修收取物料費用。
- 設備全使用周期提供遠程技術支持，包含接線、參數設置、故障排查指引。
- 儀器可定期對接合作機構完成計量校準，保障測量均衡穩定。
- 質保到期后可辦理有償延保服務，延保覆蓋恒流模塊、主板關鍵部件。
10. FAQ 常見問題
Q1：金屬試樣測量數值重復性差、波動大如何處理？
A：清理刀刃電極表面氧化層，電極垂直貼合試樣；測試區域遠離變頻器、電機等電磁設備，延長預熱時長復測。
Q2：儀器通電屏幕無顯示，無法啟動？
A：檢查 220V 供電線路與電源開關，查看保險絲是否熔斷，耗材損壞可更換備件；硬件故障聯系技術人員檢修。
Q3：超細金屬線材是否需要更換夾具？
A：標配工裝適配常規線材，超細、薄金屬材料可增購微型夾持治具。
Q4：PC 軟件能否對比多組合金電阻率數據？
A：選購 300-RJ 配套軟件，USB 聯機后批量存檔多組試驗數據，生成對比報表。
Q5：測試電流檔位該如何選擇？
A：粗厚金屬選用大電流檔位，細薄線材選用小電流檔位，降低發熱對數據干擾。
