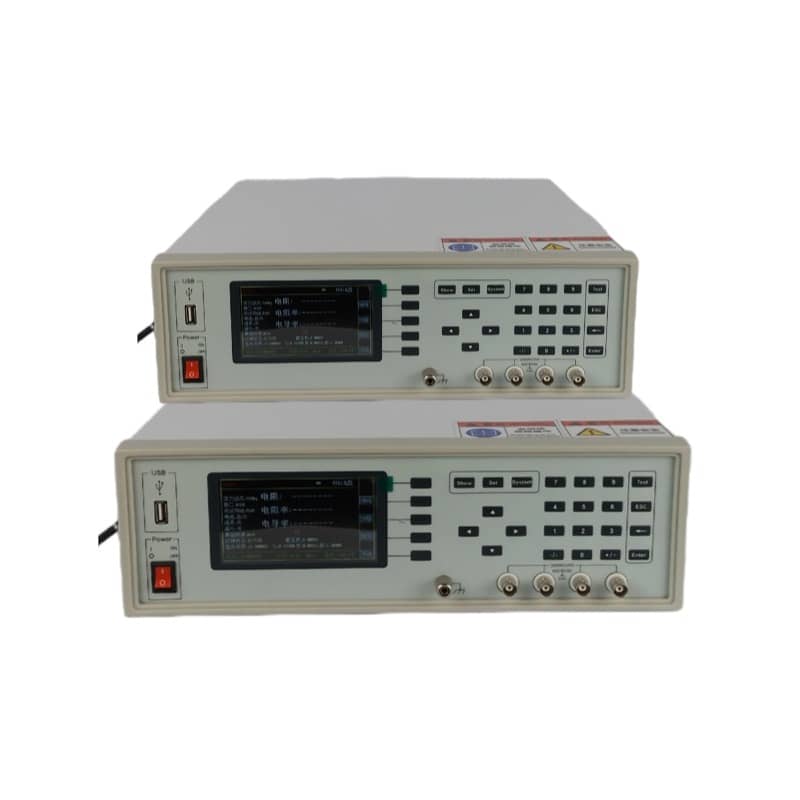

FT-310 炭素材料電阻率測試儀｜預焙陽極陰極炭塊電阻檢測設備
發布時間： 2026-06-28 18:11:02 點擊： 28
1. 產品介紹
FT-310 炭素材料電阻率測試儀為 ROOKO 瑞柯微自研低阻導體用檢測設備，由寧波瑞柯析理儀器經銷，整機對標 GB/T 6717、GB/T 24525-2009、YS/T63.2、ISO 11713、ASTM D6120 等國內外通用炭素檢測標準，采用四端恒流測試架構，專門針對預焙陽極、陰極炭塊、陽極糊、陰極糊、石墨棒、塊狀炭素材料開展常溫電阻、電阻率、電導率檢測。炭素制品電阻率是判定成品品級、管控生產工藝關鍵指標，本儀器測量靈敏度達 0.01μΩ， 10A 直流恒流輸出，4.3 寸液晶雙語面板自動切換正負電流消除極化干擾；配備 RS232、USB 雙通訊端口，可搭配 FT-07B 壓力測試工裝，選配 PC 分析軟件完成測試曲線、報表存儲打印，適配炭素廠、焦化、粉末冶金、高校材料實驗室常態化質檢研發。
2. 產品特點
- 四端測試架構，消除引線與接觸電阻干擾，低阻區間測量均衡
- 多檔位直流恒流源：100μA~10A 多檔位自動切換，無需人工調節量程
- 正負雙向電流交替測量，抵消炭材料極化帶來數值偏移
- 4.3 寸高清液晶屏，同步顯示電阻、電阻率、電導率、電流、電壓、溫度
- 多檔電壓量程覆蓋微小電壓信號采集，電壓測量誤差控制優良
- 可搭配 0-3 噸手動壓力工裝，滿足受壓炭試樣標準檢測工況
- 支持 1.6~2m 長、100~600mm 大直徑炭素大件直接測量
- USB、RS232 雙通道，單機讀數、電腦聯機兩種使用模式
- 可拓展多規格固體測試夾具，適配棒狀、塊狀、粉末炭試樣
- 外接溫度傳感器同步采集環境溫度，用于溫變性能對比試驗
3. 工作原理
儀器采用四端電壓降測試原理，兩組電流電極通入穩定直流恒流，兩組電位電極采集炭試樣兩端微弱電壓；內置運算程序結合試樣長度、直徑尺寸自動換算電阻、體積電阻率、電導率。設備自動輪換正向、反向電流采集兩組數據取均值，降低材料極化影響；選配壓力工裝時，黃銅錐形電極施加標準壓力貼合試樣，消除間隙接觸偏差；整機采集數據可實時本地顯示，聯機 PC 軟件自動生成全過程測試圖譜與歸檔報表。
4. 技術參數
| 參數項目 | 技術指標 |
|---|---|
| 電阻測量范圍 | 2×10??Ω～2×10?Ω |
| 電阻率測量范圍 | 2×10??～2×10?Ω·cm |
| 電阻分辨率 | 0.01μΩ |
| 直流恒流檔位 | 100μA、1mA、10mA、100mA、1A、10A |
| 恒流精度 | 100μA~100mA：±0.1%；1A/10A：±0.15% |
| 電壓量程 | 2mV、20mV、200mV、2V |
| 電壓分辨率 | 0.1μV、1μV、10μV、100μV |
| 電壓誤差 | 2mV 檔：±0.1% 讀數 + 6 字；其余檔位 ±0.1% 讀數 + 2 字 |
| 適配炭試樣尺寸 | 長度 1.6~2m，直徑 100~600mm |
| 顯示屏 | 4.3 寸液晶，中英文雙語 |
| 顯示參數 | 電阻、電阻率、電導率、電流、電壓、溫度、試樣尺寸 |
| 通訊接口 | RS232、USB 雙接口 |
| 整機供電 | AC220V±10%，50/60Hz |
| 選配壓力工裝 | FT-07B，0-3 噸手動加壓，0.1% 精度壓力傳感器 |
| 工裝電極 | Φ40mm 黃銅上下夾緊電極，錐形黃銅觸頭 |
| 適用環境 | 0℃~40℃，相對濕度＜80% 無結露 |
5. 適用范圍
- 鋁用炭素生產企業：預焙陽極、陰極炭塊成品出廠品級檢測
- 焦化、石墨制品廠：石墨棒、炭素塊狀材料導電性能抽檢
- 粉末冶金單位：炭粉、炭糊原料配方性能對比試驗
- 高校、科研院所炭材料實驗室：新型炭素基材課題檢測
- 第三方材料檢測機構：依據國標出具炭素合規檢測數據
- 新能源導電炭材料研發單位：低溫炭制品電性能驗證
6. 操作流程（簡潔）
- 設備準備：儀器放置平整非導電工作臺，接通 220V 電源，預熱 15 分鐘數值穩定
- 工裝選配：常規試樣使用標準夾持治具，受壓檢測加裝 FT-07B 壓力裝置
- 試樣固定：按標準裁切炭素試樣，夾緊于黃銅四電極觸頭，錄入長寬直徑尺寸
- 參數設置：切換炭材料測試模式，選定適配恒流檔位，開啟自動正反電流
- 基線清零：消除夾具、導線固有接觸電阻基線偏差
- 啟動測量：設備自動采集雙向電壓電流，換算電阻率并顯示全部參數
- 數據留存：單機手動記錄；聯機電腦存儲曲線、批量打印檢測報表
- 收尾：釋放夾持壓力，取下試樣，關閉整機電源
7. 服務項目（簡潔）
- 售后服務：原廠整機基礎質保，遠程接線、參數、故障技術指引
- 延保服務：可選購 1-3 年延保方案，覆蓋主板、恒流主要元器件
- 樣品測試：實驗室承接炭素試樣代測，出具完整測試記錄
- 計量服務：合作機構出具計量憑證，滿足實驗室資質審核
- 定制服務：加長夾具、多噸位壓力工裝、異型電極按需調整
8. 包裝配件
標準出廠配置
| 序號 | 品名 | 單位 | 數量 | 備注 |
|---|---|---|---|---|
| 1 | FT-310 主機 | 臺 | 1 | 整機測量主體 |
| 2 | 四端測試連接線 | 套 | 4 | 紅黑各 2 條 |
| 3 | 標準夾持電極治具 | 套 | 1 | 常規炭棒 / 炭塊適配 |
| 4 | 電源線 | 條 | 1 | AC220V 供電 |
| 5 | 備用保險絲 | 個 | 1 | 預裝電源倉 |
| 6 | 紙質資料 | 份 | 各 1 | 說明書、保修卡、合格證 |
可選增購配件
| 序號 | 型號 | 品名 | 單位 | 使用說明 |
|---|---|---|---|---|
| 1 | FT-07B | 3 噸壓力測試裝置 | 套 | 國標受壓炭試樣檢測 |
| 2 | 09A | 標準電阻校準件 | 個 | 儀器定期校準耗材 |
| 3 | 320-RJ | PC 分析軟件 | 套 | 測試圖譜、報表生成程序 |
| 4 | WDCG | 溫度傳感器 | 套 | 常溫 - 125℃測溫 |
| 5 | 310-YB | 延保服務 | 年 | 1 至 3 年可選 |
| 6 | 320-JL | 計量證書 | 份 | 合規計量憑證 |
| 7 | 加長 / 異型炭電極 | 套 | 大直徑超長炭塊適配 | |
| 8 | 電腦 + 打印機 | 套 | 軟件配套輸出設備 |
9. 售后服務（簡潔）
- 整機原廠基礎質保周期一年，質保期內因制造工藝故障提供檢修處理。
- 電極、測試線、保險絲、壓力觸頭耗材不在質保范圍，損壞可單獨購置。
- 人為改裝、誤操作、液體滲入、外力磕碰故障，檢修收取物料費用。
- 設備全使用周期提供遠程技術支持，包含接線、量程、故障排查指導。
- 儀器可定期對接合作機構完成計量校準，保障測量均衡。
- 質保到期可辦理有償延保，延保覆蓋恒流源、主控板關鍵部件。
10. FAQ 常見問題
Q1：測量數值波動大，重復性差如何處理？
A：清理黃銅電極表面氧化層，試樣表面打磨平整；電極完全貼合炭塊，遠離大功率變頻設備，延長預熱時間復測。
Q2：儀器通電無顯示無法啟動？
A：檢查供電線路與電源開關，查看保險絲是否熔斷，耗材損壞可更換備件；硬件故障聯系技術人員檢修。
Q3：大尺寸炭素塊可以直接測量嗎？
A：本機適配 1.6~2m 長度、100~600mm 直徑試樣，超長超大規格可定制加長夾具。
Q4：壓力工裝是否須選配？
A：常規常溫檢測無需加裝，執行 GB/T24525 受壓試驗時搭配 FT-07B 壓力裝置。
Q5：軟件能否導出多組試驗對比曲線？
A：選購 320-RJ 軟件，USB 聯機后批量存儲多組數據，生成對比圖譜與存檔報表。
