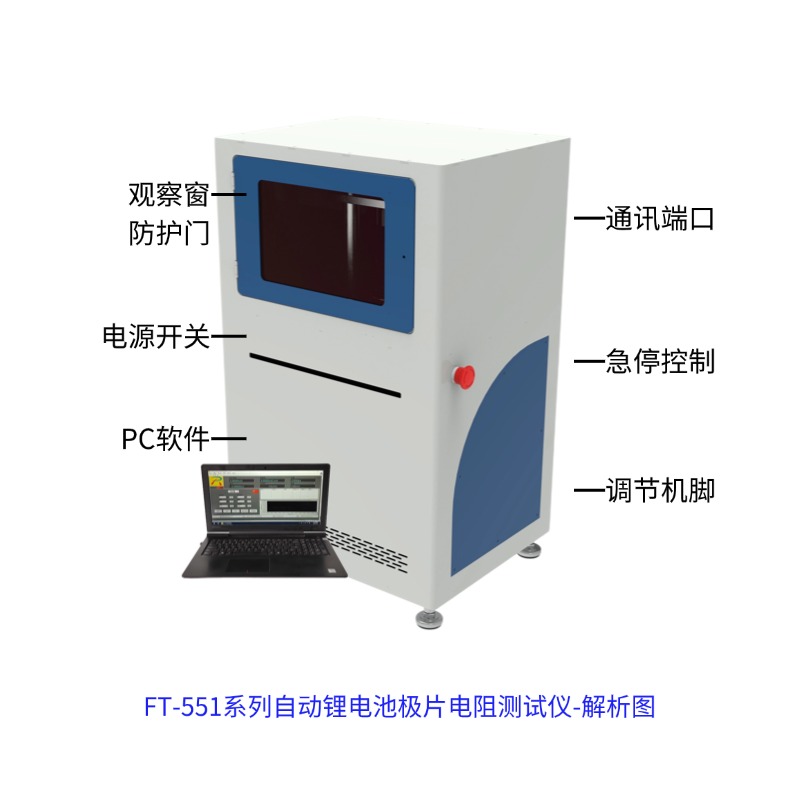

FT-551 自動鋰電池極片電阻測試儀 兩探針法正負極整體電阻率檢測儀
發布時間： 2026-06-28 10:55:19 點擊： 16
1. 產品介紹
ROOKO 瑞柯微 FT-551 系列自動鋰電池極片電阻測試儀由寧波瑞柯析理儀器有限公司推出，為鋰電行業適配型電性能檢測設備，區別常規四探針僅測表層數據，采用兩探針整體檢測架構，完整采集極片全鏈路導電參數。整機搭載自動伺服加壓模塊，搭配配套 PC 分析軟件，可實時同步壓強、樣品厚度、溫濕度、電阻、電阻率、電導率多維度數據，自動生成變化曲線與標準化報表。區分 FT-551A 寬量程通用款、FT-551B 大電流低阻款，適配實驗室材料配比研發、產線極片來料抽檢、輥壓壓實工藝驗證等多工況，測試條件貼近電芯實際裝配受壓狀態，為導電劑配比、涂布、輥壓工序調整提供量化數據支撐。
2. 產品特點
- 全鏈路整體檢測架構：兩探針法覆蓋探針電阻、探針 - 涂層接觸電阻、涂層本體電阻、涂層 - 集流體界面電阻、集流體電阻，完整還原極片真實導電表現
- 自動雙向恒流檢測：自動切換正、負電流輸出與電壓采集，降低材料極化帶來的數據偏移，數值穩定
- 伺服自動加壓系統：壓力參數軟件自定義設定，恒壓時長可調，壓力區間多規格可選，位移與厚度采集誤差可控
- 雙型號量程差異化配置：FT-551A 適配磷酸鐵鋰等高阻極片；FT-551B 搭載大電流輸出模塊，適配石墨低阻負極檢測
- 一體化數據采集：同步記錄樣品實時厚度、環境溫濕度，自動換算壓實密度，生成壓強 - 電阻關聯曲線
- 多重防護結構：配備行程限位、壓力過載保護、誤操作急停、異常聲光警報，降低操作風險
- 可視化 PC 操作界面：多參數同屏展示，支持數據歸檔、曲線導出、批量報表打印，適配實驗室數據留存需求
- 可定制平面電極：標配 10mm 銅電極，支持不同直徑電極尺寸定制，匹配多種裁切極片規格
- 規范運維提醒：機身標注標準化操作指引，軟件內置定期保養提示，延長設備使用周期
- 整機功耗控制合理，220V 常規市電即可運行，車間、實驗室環境均可穩定放置
3. 工作原理
設備采用平面兩探針整體測試法，還原電芯受壓導電工況，規避單一表層測試帶來的數據偏差：
- 上下平面銅電極夾持裁切后的極片樣品，伺服機構按設定數值自動施加恒定壓力，模擬電芯輥壓裝配受壓狀態；
- 儀器輸出可控恒流穿過完整極片結構，同步采集電極兩端電壓，運算輸出總電阻、體積電阻率、電導率；
- 系統自動切換正反方向恒流消除極化干擾，同步采集位移數據換算樣品壓縮后厚度，關聯壓實密度參數；
- 高阻 LFP 極片采用微電流檔位即可獲取穩定數值，低阻石墨負極可切換大電流檔位數據一致性；壓力提升會縮減極片內部孔隙，石墨類材料電阻率隨之降低，軟件可直觀呈現該變化趨勢；
- 導電劑添加量、干粉攪拌工藝、輥壓壓實度、涂層與集流體貼合狀態帶來的導電差異，均可通過多組壓力曲線量化對比。
4. 技術參數
| 測試項目 | FT-551A | FT-551B |
|---|---|---|
| 測量電阻范圍 | 10??～2×10?Ω | 10??～2×10?Ω |
| 電阻率量程 | 10??～2×10?Ω·cm | 10??～2×10?Ω·cm |
| 電導率量程 | 5×10??～10? S/cm | 5×10??～10? S/cm |
| 輸出測試電流 | 1μA/10μA/100μA/1mA/10mA/1000mA | 100μA~10A 寬電流區間 |
| 電流精度 | ±0.2% | ±0.1% |
| 電阻基準精度 | ≤0.3% 標準電阻，分辨率 0.1μΩ | ≤0.3% 標準電阻，分辨率 0.01μΩ |
| 壓力可選區間 | 0-200/300/500/1000kg | 0-200/300/500/1000kg |
| 平面電極規格 | 標準 φ10mm 銅電極，支持定制 | 標準 φ10mm 銅電極，支持定制 |
| 測試行程區間 | 0-20mm，位移精度 0.01mm | 0-20mm，位移精度 0.01mm |
| 樣品厚度測量 | 0-10mm，厚度精度 0.001mm | 0-10mm，厚度精度 0.001mm |
| 加壓模式 | 伺服全自動，軟件設定自動運行 | 伺服全自動，軟件設定自動運行 |
| 防護配置 | 限位、壓力過載、急停、異常警報 | 限位、壓力過載、急停、異常警報 |
| 整機供電規格 | AC220V±10%，50Hz，功耗＜100W | AC220V±10%，50Hz，功耗＜100W |
| 軟件顯示內容 | 電阻、電阻率、電導率、壓強、厚度、溫濕度、壓實密度、壓力曲線、批量報表 | 電阻、電阻率、電導率、壓強、厚度、溫濕度、壓實密度、壓力曲線、批量報表 |
5. 適用范圍
- 適配材料：NCM 三元正極、LFP 磷酸鐵鋰正極、石墨硅基負極、涂炭集流體、導電涂層鋁銅箔；
- 應用場景：鋰電材料實驗室配方研發、電池工廠涂布 / 輥壓工序質檢、極片來料入庫篩查、導電劑配比驗證、電芯內阻溯源分析；
- 檢測指標：極片整體總電阻、體積電阻率、電導率、不同壓強下導電變化規律、壓實密度與導電關聯性；
- 行業適配：動力電池、消費鋰電池、儲能電池、鋰電材料粉體廠商、高校新能源實驗室、合作檢測機構。
6. 操作流程（簡潔）
- 設備接通 220V 電源，連接通訊數據線至電腦，安裝配套 PC 分析軟件并完成端口匹配；
- 使用清潔耗材擦拭上下電極接觸面，去除氧化層，放置標準塞規完成高度校準；
- 裁剪待測極片至適配尺寸，放入上下電極測試平臺，軟件設定目標壓力、恒壓時長、測試電流檔位；
- 點擊軟件清零，完成高度與壓力歸零后啟動自動加壓測試；
- 設備自動完成正反電流采集，實時同步厚度、壓強、電阻數據，自動繪制壓力 - 電阻曲線；
- 多點測試可重復更換樣品點位，全部檢測完成后導出、存儲或打印標準化測試報表；
- 釋放壓力，取出樣品，關閉軟件與設備電源，清潔電極后收納設備。
7. 配套服務項目（簡潔版）
- 售后服務：原廠基礎質保，線上遠程操作指導、故障排查，設備故障安排到場檢修；
- 延保服務：可選購 1-3 年期延保周期，延長整機保修時長；
- 樣品測試：合作機構實驗室承接極片來料檢測業務，同步出具計量證書；
- 技術升級：軟件功能迭代、壓力量程拓展、電極定制升級服務；
- 儀器租賃：適配短期研發項目、臨時批量抽檢的設備租賃方案；
- 儀器定制：壓力區間、電極直徑、電流模塊按工況定制化設計。
8. 包裝配件（標準選配清單）
| 序號 | 配件型號 | 配件名稱 | 單位 | 配置說明 |
|---|---|---|---|---|
| 1 | 主機 | FT-551 整機 | 臺 | 基礎標配 1 臺 |
| 2 | 電源線 | 設備供電線纜 | 條 | 標配 1 條 |
| 3 | 551-CSX | 通訊測試線 | 套 | 標配 1 套 |
| 4 | 標準塞規 | 高度校準件 | 個 | 標配 1 個 |
| 5 | 09A | 標準校準電阻 | 個 | 選購 1-5 個，規格按需匹配 |
| 6 | 551-RJ | PC 數據分析軟件 | 套 | 標配 U 盤預裝 1 套 |
| 7 | 551-DJ | 鍍金電極組件 | 組 | 選配，2 片為一組，尺寸可定制 |
| 8 | PC | 電腦 + 打印設備 | 套 | 按需搭配，用于數據導出打印 |
| 9 | 551-JL | 計量檢測證書 | 份 | 選配，合作機構校準認證文件 |
| 10 | 說明書 / 合格證 | 設備資料 | 套 | 標配 1 套 |
| 11 | 551-YB | 設備延保服務 | 年 | 選購周期 1-3 年 |
9. 售后服務（簡潔）
- 原廠基礎質保周期內，非人為損壞零部件提供更換服務，荷重感應器、位移器等損耗件不在基礎質保覆蓋范圍；
- 提供長期線上遠程調試、操作教學、故障定位支持；
- 電極、探針、標準電阻等損耗配件可單獨采購補給；
- 配套 PC 軟件持續迭代更新，拓展數據解析功能；
- 可定期預約設備壓力、電阻計量校準服務。
10. FAQ 常見問答
Q1：FT-551A 和 FT-551B 如何區分選型？
A：磷酸鐵鋰等高電阻正極材料合適之選為 FT-551A；石墨、硅碳等低電阻負極材料、需要大電流測試工況選用 FT-551B。
Q2：該設備和四探針測試儀測試數據有什么區別？
A：四探針僅測試極片表層方塊電阻；FT-551 兩探針法測完整極片總電阻，包含涂層與集流體界面接觸電阻，數據更貼近電芯實際使用工況。
Q3：電極尺寸能否根據樣品調整？
A：標配 φ10mm 銅平面電極，可根據極片寬度、直徑需求定制不同規格電極組件。
Q4：測試壓力區間是否可以后期調整？
A：出廠可選 200/300/500/1000kg 壓力模塊，后期如需調整量程可申請到場模塊升級。
Q5：軟件能否導出 Excel 格式數據用于實驗歸檔？
A：配套 551-RJ 分析軟件支持曲線圖片、Excel 數據表導出，適配實驗室數據留存與工藝分析。
Q6：設備校準需要技術人員操作嗎？
A：日常高度、電阻校準可按說明書自主完成；壓力校準建議由具備資質人員操作，規避儀器故障。
