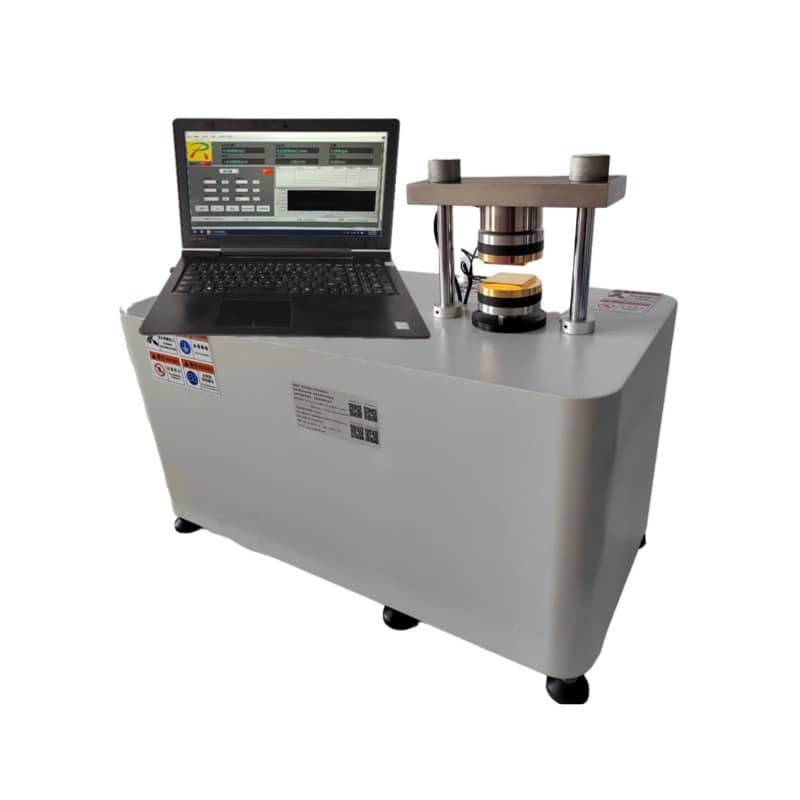

燃料電池雙極板接觸電阻測試儀 自動型 FT-541SJB 石墨雙極板方阻電阻率測量設備
發布時間： 2026-06-28 10:37:53 點擊： 19
1. 產品介紹
ROOKO 瑞柯微 FT-541SJB 系列自動雙極板材料四探針低阻 / 接觸電阻測試儀為雙極板導電性能檢測升級款設備，由寧波瑞柯析理儀器有限公司推出，適配質子交換膜燃料電池配套材料電學性能檢測，可同步完成水平方向方塊電阻、材料本體電阻率、雙極板與炭紙垂直界面接觸電阻多維度測試。設備搭載伺服電缸自動加壓模塊，搭配 PC 智能分析軟件，完整對標 GB/T 20042 系列、IEC 62282 系列通用標準，覆蓋科研院校實驗室研發、新能源企業來料質檢、產線批量全檢等多工況場景，固態導電材料電性能數據采集均衡穩定。
2. 產品特點
- 雙模式測試架構：集成四探針水平方阻測量、四端法垂直接觸電阻檢測，單臺設備完成兩類主要電學指標采集
- 伺服自動加壓系統：電缸驅動勻速施壓，壓力區間可調，壓力數值實時同步錄入軟件，數據關聯性強
- 雙向恒流測量模塊：自動切換正、負電流輸出與電壓采集，降低極化干擾，數據波動幅度小
- 鍍金電極配套配置：電極規格多規格可選，導電接觸穩定，可根據樣品尺寸定制電極尺寸
- PC 智能數據系統：軟件同步顯示電阻、電阻率、壓強、厚度、溫度等多維度參數，自動生成曲線圖譜、標準化數據報表，支持本地數據存儲與查詢
- 細分型號差異化配置：FT-541SJB-341/361 適配實驗室研發；FT-541SJB-300 全檢版本增設掃碼錄入、碳紙使用次數預警、批量統計功能，適配流水線檢測
- 厚度自動采集：垂直樣品厚度 0.005-30mm 自動識別，參數自動代入電阻率運算，減少人工錄入偏差
- 量程覆蓋范圍廣：多檔位恒流輸出，高低阻區間均可穩定采集，電阻測量誤差可控至≤0.3% 標準電阻
- 標準化合規設計：整機、測試流程完全匹配燃料電池雙極板、炭紙檢測國標與國際通用規范
- 拓展配置豐富：支持標準電阻校準件、探針、電壓降檢測模塊、計量證書、延保服務等選配內容
3. 工作原理
設備采用直流四探針法與開爾文四端測試法組合架構，規避傳統兩點測試引線電阻帶來的數據偏差：
- 水平方阻 / 本體電阻率測試（四探針法）：四根探針垂直接觸樣品表面，設備輸出恒定微小電流，采集探針間電壓差值，結合探針間距、樣品厚度自動運算方塊電阻、體積電阻率與電導率；
- 垂直界面接觸電阻測試（四端法）：上下鍍金電極夾持雙極板 + 炭紙疊層樣品，伺服系統施加設定壓強，恒流穿過疊層結構，測量電極兩端電壓，換算不同壓力下雙極板與炭紙的界面接觸電阻；
- 電流正負極自動切換測量，抵消材料極化電勢干擾，軟件同步采集壓力、厚度、溫度、電阻同步數據，生成壓力 - 電阻變化曲線，直觀呈現材料導電特性隨壓縮載荷的變化規律。
4. 技術參數
| 測試項目 | FT-541SJB-341 | FT-541SJB-361 | FT-541SJB-300 全檢版 |
|---|---|---|---|
| 垂直接觸電阻量程 | 10??～2×10?Ω | 10??～2×10?Ω | 10??～2×10?Ω |
| 水平方塊電阻量程 | 10??～2×10?Ω/□ | 10??～2×102Ω/□ | 無水平四探針功能 |
| 恒流輸出檔位 | 1μA/10μA/100μA/1mA/10mA/1000mA | 100μA/1mA/10mA/100mA/1A/10A | 1μA/10μA/100μA/1mA/10mA/1000mA |
| 電阻測量精度 | ≤0.3% 標準電阻 | ≤0.3% 標準電阻 | ≤0.3% 標準電阻 |
| 加壓驅動方式 | 伺服電缸自動加壓 | 伺服電缸自動加壓 | 伺服電缸自動加壓 |
| 標準壓力區間 | 0-1000kg（0-4MPa），可選購 2000kg 或定制 | 0-1000kg（0-4MPa），可選購 2000kg 或定制 | 0-1000kg（0-4MPa），可選購 2000kg 或定制 |
| 樣品厚度測量范圍 | 0.005-30mm | 0.005-30mm | 0.005-30mm |
| 立柱間距 | 500mm，搭載樣品載臺，支持定制 | 500mm，搭載樣品載臺，支持定制 | 500mm，搭載樣品載臺，支持定制 |
| 數據顯示載體 | PC 軟件可視化展示，含圖譜、報表、數據管理 | PC 軟件可視化展示，含圖譜、報表、數據管理 | PC 軟件，增設掃碼、預警、批量統計功能 |
| 工作電源 | AC220V±10%，50Hz，整機功耗＜30W | AC220V±10%，50Hz，整機功耗＜30W | AC220V±10%，50Hz，整機功耗＜30W |
| 可選鍍金電極規格 | 5cm×5cm 正方形（25cm2）、φ60mm 圓形，支持定制 | 5cm×5cm 正方形（25cm2）、φ60mm 圓形，支持定制 | 5cm×5cm 正方形（25cm2）、φ60mm 圓形，支持定制 |
5. 適用范圍
- 行業適配：新能源燃料電池、液流電池、新材料研發、炭紙 / 石墨氈生產、金屬涂層雙極板加工、高校材料實驗室、第三方檢測合作機構；
- 測試材料：金屬 / 石墨復合雙極板、不銹鋼涂層雙極板、導電炭紙、石墨氈、氣體擴散層、導電復合板材；
- 檢測指標：材料水平方塊電阻、本體體積電阻率、電導率、雙極板與炭紙界面接觸電阻、不同壓強下導電性能變化曲線；
- 標準適配：GB/T 20042.6-2024、IEC 62282-7-4:2024 雙極板測試；GB/T 20042.7-2014 炭紙特性測試；GB/T 20042.3-2022 質子交換膜測試。
6. 操作流程（簡潔版）
- 設備上電，連接 PC 端分析軟件，完成儀器通訊校準；
- 選取匹配規格鍍金電極，放置待測樣品（雙極板 + 炭紙疊層 / 單片導電板材）至測試載臺；
- 軟件設置目標壓力、測試電流檔位、數據采集間隔參數；
- 啟動自動加壓程序，伺服機構勻速加載至設定壓力，設備自動切換正反向電流采集電阻數據；
- 測試完成，軟件自動生成壓力 - 電阻曲線與測試報表，支持本地存儲、導出打??；
- 釋放壓力，取出樣品，清理電極接觸面，關閉設備與軟件。
7. 配套服務項目（簡潔版）
- 售后服務：整機原廠質保，故障支持到場檢修，線上遠程技術調試；
- 延保服務：可選購 1-3 年期延保，延長設備保修周期；
- 樣品測試：合作機構實驗室可承接客戶來料樣品檢測，出具配套計量證書；
- 技術升級：設備功能迭代、量程拓展、軟件更新技術服務；
- 儀器租賃：適配短期項目、臨時檢測需求的設備租賃方案；
- 設備定制：壓力量程、電極尺寸、測試模塊按需定制化設計。
8. 包裝配件（表格化，標準外選購件）
| 序號 | 配件型號 | 配件名稱 | 單位 | 配置說明 |
|---|---|---|---|---|
| 1 | 541-CSX | 測試線 | 套 | 1 套 / 臺 |
| 2 | 09A | 標準校準電阻 | 個 | 選購，數量 1-5 個，規格按需匹配 |
| 3 | 06A | 四探針測試平臺 | 套 | 1 套，內含直線型四探針探頭 1 支 |
| 4 | 06B | 直線型四探針探頭 | 個 | 可單獨增補選購 |
| 5 | 340-TTZ | 鍍金彈簧銅針組件 | 組 | 4 根 / 組，探針替換配件 |
| 6 | 340-WTZ | 彈簧鎢針組件 | 組 | 4 根 / 組，耐磨探針選配 |
| 7 | 541SJB-RJ | 配套 PC 分析軟件 | 套 | 1 套，含數據報表、圖譜生成功能 |
| 8 | PC | 電腦 + 打印設備 | 套 | 按需搭配，配套數據輸出 |
| 9 | 541-JL | 計量檢測證書 | 份 | 1 份，第三方機構校準認證 |
| 10 | 541-DJ | 鍍金電極組 | 組 | 2 片 / 組，尺寸可定制 |
| 11 | 541-YB | 設備延保服務 | 年 | 選購 1-3 年周期 |
9. 售后服務（簡潔）
- 整機原廠基礎質保周期內，非人為損壞零部件更換；
- 設備故障可提供線上遠程指導調試，復雜故障安排到場檢修；
- 終身提供軟件迭代更新、操作技術指導；
- 支持配件單獨采購、探針電極損耗件補給；
- 可定期預約設備校準、計量復檢服務。
10. FAQ 常見問答
Q1：FT-541SJB 自動款和 FT-341SJB/361SJB 手動款怎么選型？
A：研發實驗室預算有限、測試頻次低可選 FT-341/361SJB 手動液壓加壓機型；產線批量檢測、需要自動記錄壓力曲線、長期高頻次測試，合適之選為 FT-541SJB 伺服自動款；流水線全檢直接選用 FT-541SJB-300 版本。
Q2：儀器能否更換不同尺寸鍍金電極？
A：支持，標配 5cm×5cm、φ60mm 兩種規格電極，可根據樣品長寬、直徑需求定制差異化尺寸電極組件。
Q3：測量低阻樣品數據波動大如何處理？
A：檢查探針、電極接觸面清潔無氧化；選用大電流檔位測試；完成標準電阻校準；更換鎢針探針提升接觸穩定性。
Q4：設備壓力量程能否加大至 2000kg？
A：可以，出廠前可選購 2000kg 壓力模塊，也可后期到場升級壓力組件。
Q5：軟件是否支持導出 Excel 測試報表？
A：配套 541SJB-RJ 分析軟件支持圖譜圖片、Excel 數據報表導出，適配實驗室數據歸檔需求。
11. 關聯產品（簡潔）
- FT-341SJB/FT-361SJB 經濟型手動雙極板電阻測試儀（預算友好手動款）
- FT-371 系列 高阻四探針電阻率測試儀（絕緣薄膜、涂層方阻檢測）
- FT-351 高溫四探針測試儀（高溫環境導電材料檢測）
- FT-8600 粉末電阻率壓實密度一體機（導電粉體、石墨粉料電性能測試）
- FT-551 系列 自動極片電阻測試儀（鋰電電極片電阻檢測設備）
