1. 產品介紹

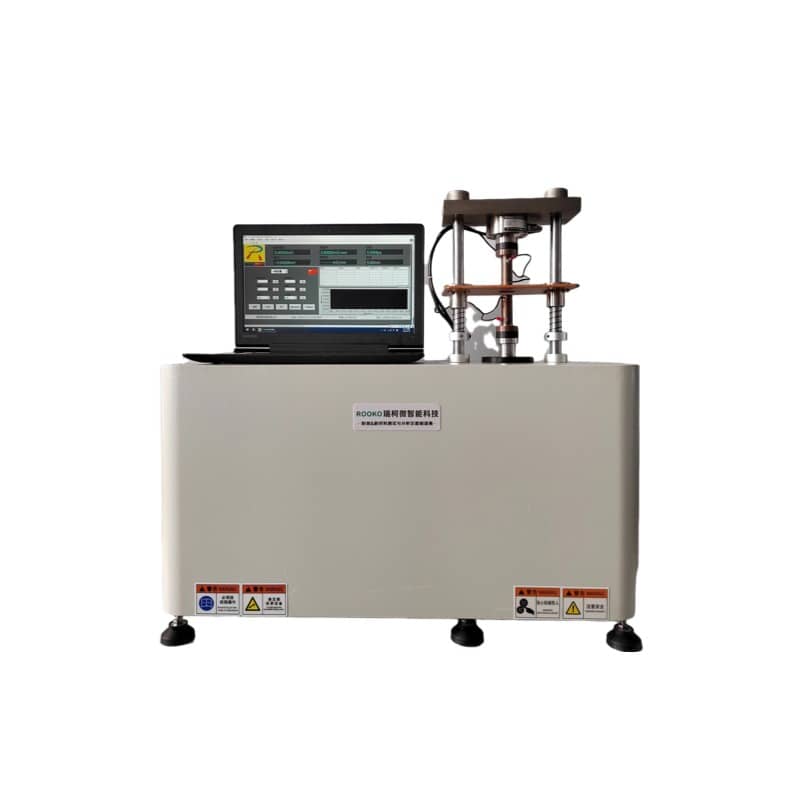

FT-5200 鋁和鋼材料躍遷（過渡）電阻測試儀為 ROOKO 瑞柯微自研電阻焊行業用檢測設備，由寧波瑞柯析理儀器經銷供應。設備對標 BS EN ISO 18594-2007、DVS 2929-1-2014 通用檢測規范，采用四端法測量方案，搭載步進電機自動加壓、自動脫模一體化結構。
儀器可區分設置電阻、總電阻、體積電阻、接觸電阻、過渡電阻五大參數，適配帶涂層、表面處理、單層 / 雙層重疊鋁、鋼材試樣檢測；配套 PC 分析軟件實時采集壓強、厚度、電阻、溫度數據，自動計算均值、偏差、變異系數并生成趨勢圖譜，完整記錄不同壓力下板材導電接觸變化，為電阻點焊、凸焊、縫隙焊接工藝研發、成品質控提供可靠數據支撐。
2. 產品特點
- 標準合規設計，完全匹配 BS EN ISO 18594、DVS 2929 鋁鋼過渡電阻檢測規范
- 步進電動加壓 + 自動脫模一體化結構，10KN 穩定壓力輸出，壓力誤差可控在 5% 以內
- CuCrZr 鉻鋯銅電極分規格選配，鋁材 20mm、鋼材 16mm 兩種球面電極適配不同試樣
- 電極軸偏心距≤0.1mm，電流與傳感電極間距大于 15mm，貼合標準測量幾何要求
- 自動雙向直流電流、電壓輸出采集，弱化熱電勢干擾，低阻數值測量均衡
- 四端法檢測架構，分離導線電阻干擾，電阻分辨率達 0.01μΩ，誤差可控
- PC 軟件多維度數據處理，自動換算單位、繪制壓力 - 電阻曲線，報表可編輯導出
- 0-99.9S 可調恒壓時長，適配不同板材靜置穩定采集需求
- 整機一體式布局，配套標準校準電阻，設備自檢校準操作簡便
- 寬溫濕度工況適配，常規車間、恒溫實驗室均可穩定運轉
3. 工作原理
儀器采用標準四端直流伏安法完成鋁鋼過渡電阻檢測：
- 預處理電極與試樣，將單層 / 雙層鋁鋼板材放置彈性定位平臺，匹配對應規格鉻鋯銅電極；
- 步進機構自動下壓至設定 10KN 壓力，保持設定恒壓時長，設備輸出穩定直流電流；
- 外側電極通入恒定電流，內側傳感電極采集試樣界面電壓，系統分別測算設置電阻、總電阻；
- 通過總電阻減去設置電阻計算過渡電阻，同步采集壓強、試樣厚度、環境溫度；
- 軟件自動完成多組數據統計，輸出平均值、標準偏差、變異系數，生成壓力 - 電阻變化曲線。
4. 技術參數（表格）
| 參數項目 | FT-5200 規格指標 |
|---|---|
| 電阻測量區間 | 10??～2×10?Ω，分辨率 0.01μΩ |
| 電阻率范圍 | 10??～2×10?Ω·cm |
| 電導率區間 | 5×10??～10?S/cm |
| 測試電流 | 0~10A，可輸出 100uA |
| 電壓量程 | 0~2V，分辨率 0.1μV，精度 0.1% |
| 電流精度 | ±0.1% |
| 電阻精度 | ≤0.3%（標準電阻基準） |
| 額定加壓壓力 | 10KN（1000kg），誤差 ±5% |
| 電極材質 | CuCrZr 鉻鋯銅 |
| 選配電極規格 | 鋁材 Φ20mm；鋼材 Φ16mm |
| 電極軸偏心距 | ≤0.1mm |
| 電流傳感電極間距 | ≥15mm |
| 恒壓時長 | 0~99.9S 自定義設置 |
| 測試方式 | 全自動四端法測量 |
| 適用溫濕度 | 常溫～50℃，濕度 20%~98% |
| 供電規格 | AC220V±10%，50Hz，整機功耗＜60W |
| 整機尺寸 | H700mmL650mmD300mm |
| 整機凈重 | 約 45kg |
| 標配校準件 | 標準校準電阻 1 個 |
| 軟件顯示維度 | 過渡電阻、接觸電阻、體積電阻、總電阻、壓強、厚度、溫度、均值、標準偏差、變異系數、曲線圖譜 |
5. 適用范圍
- 焊接制造企業：電阻點焊、凸焊、縫隙焊接生產線來料、成品板材質檢
- 金屬材料實驗室：鋁、鋼材新材料焊接工藝研發，表面涂層導電性能試驗
- 合作檢測機構：依據 BS EN ISO 18594、DVS 2929 開展金屬板材過渡電阻第三方檢測
- 適配試樣：單層鋁板 / 鋼板、雙層重疊鋁鋼復合板材、帶磷化 / 涂油 / 轉化涂層金屬試樣
6. 操作流程（簡潔）
- 設備接通穩定 220V 電源，通訊線連接儀器與電腦，安裝配套分析軟件；
- 清潔電極表面，匹配鋁 / 鋼對應規格電極，放置平整無毛刺標準試樣；
- 軟件設置加壓數值、恒壓時長、試樣尺寸，選擇單層 / 雙層測試模式；
- 啟動測量，設備自動下壓保壓、采集電流電壓數據，完成后自動抬升脫模；
- 軟件自動計算過渡電阻與統計參數，導出曲線與 Excel 檢測報表；
- 取出試樣，清潔電極，關閉設備與軟件。
7. 綜合服務項目（簡潔版）
- 樣品測試服務：鋁鋼板材預檢測，輸出完整壓力 - 電阻曲線數據記錄
- 延保服務：可選 1~3 年延保周期，延長設備維保周期
- 計量檢測服務：配套計量證書，滿足實驗室資質審核要求
- 儀器定制服務：電極尺寸、壓力量程可按試樣工況調整
- 技術升級服務：軟件算法、步進加壓模塊功能迭代優化
8. 包裝配件（表格）
（1）出廠標準配件
| 品名 | 型號 | 單位 | 數量 |
|---|---|---|---|
| FT-5200 主機 | FT-5200 | 臺 | 1 |
| 測試線 | 5200-CSX | 套 | 1 |
| 標準校準電阻 | 09A | 個 | 1 |
| 鉻鋯銅電極基礎組 | 標配電極 | 組 | 1 |
| 電源線、USB 通訊線 | 配套線材 | 各 1 條 | |
| 銅表面清潔劑、無紡布 | 耗材 | 各 1 份 | |
| 說明書、保修卡、合格證 | 配套資料 | 套 | 1 |
（2）可選增購配件
表格
| 序號 | 型號 | 品名 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 5200-RJ | PC 分析軟件 | 套 | 含曲線報表導出功能 |
| 2 | PC | 電腦 + 打印機 | 套 | 按工況搭配 |
| 3 | 5200-DJ | 定制電極組 | 組 | 非標尺寸適配 |
| 4 | 5200-JL | 計量技術服務 | 份 | 附帶計量證書 |
| 5 | 5200-YB | 延保服務 | 年 | 1~3 年可選 |
| 6 | 09A | 備用標準電阻 | 個 | 1-5 個按需采購 |
9. 售后服務（簡潔）
- 原廠基礎質保周期內，非人為硬件故障提供維修、配件更換支持；
- 軟件參數、操作調試類問題提供線上遠程技術指導；
- 設備故障無法線上處置時，安排到場檢修服務；
- 定期推送電極清潔、設備校準保養指引文檔；
- 長期供應電極、測試線等原廠替換耗材。
10. FAQ 常見問題
Q1：FT-5200 能否測試表面帶油漆、磷化涂層的鋼板？
A：可以，設備完整適配帶表面處理、涂層鋁鋼板材，可同步對比涂層對過渡電阻的影響。
Q2：設備加壓壓力能否超過 1000kg（10KN）？
A：標準機型額定壓力 10KN，超大加壓需求可溝通定制加壓模組。
Q3：單層鋁板和雙層鋁鋼疊片是否分開設置測試程序？
A：軟件內置單層板、雙層板測試界面，分別對應不同計算邏輯，切換便捷。
Q4：導出報表能否直接用于實驗室存檔？
A：配套軟件支持原始數據、趨勢曲線同步導出，文檔適配辦公軟件，可直接打印歸檔。
Q5：電極長期使用氧化會影響數據嗎？
A：電極氧化接觸阻值大，配套清潔劑與無紡布可定期清潔，降低數值波動。
