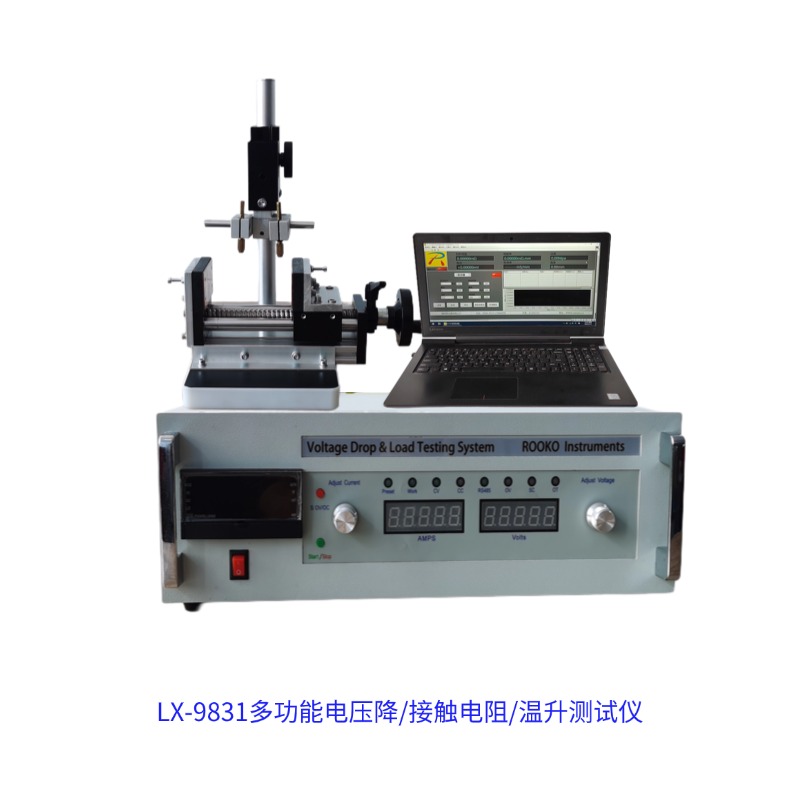

ROOKO 瑞柯微 LX-9830G/LX-9831 電壓降測試儀 線束插接器接觸電阻溫升檢測設備
發布時間： 2026-06-28 11:15:36 點擊： 19
1. 產品介紹
ROOKO 瑞柯微 LX-9830G、LX-9831 電壓降接觸電阻測試儀由寧波瑞柯微智能科技研發生產，寧波瑞柯析理儀器經銷，是面向線束、連接器、開關元件行業的電性能檢測設備。設備可同步采集電壓降、接觸電阻、溫升多項數據，搭載恒流輸出模塊與通訊接口，LX-9831 多功能型號配套 PC 分析軟件，可生成電流、溫升、電阻、電壓降變化曲線與數據模型，滿足產品研發、出廠質檢、第三方檢測機構的工況適配需求，設備參數貼合 GB/T、QC/T、IEC、USCAR 多份通用標準檢測要求。
2. 產品特點
- 恒流源穩定輸出，直流測試電流 10A-1000A 多檔位可選，支持量程定制，電流數據穩定可控
- 雙型號分層配置：LX-9830G 為實用基礎款，儀表直顯數據；LX-9831 多功能款集成溫升、自動計時、電阻測算、PC 圖譜分析多維度功能
- 電壓降多量程可選，標配 0-299.99mV，可拓展 0-999.99mV，按需定制特殊量程
- LX-9831 內置溫度采集模塊，常溫至 500℃區間測溫，測溫誤差可控至 0.5℃
- 配備標準 0.2 級分流器，可完成儀器自我校準，保障長期測量均衡
- 預留外接通訊端口，可搭配外部控制單元、打印設備聯動使用
- 支持樣品專屬治具定制，適配多規格線束、端子、充電連接器樣品
- 適配多行業通用檢測標準，家用插座、工業耦合器、汽車線束、新能源充電端子均可工況適配
3. 工作原理
設備采用直流恒流輸出法，向被測線束、插接觸點、繼電器等導電部件通入恒定直流電流，通過高精度電壓采集單元拾取樣品兩端微小電壓差值，結合歐姆定律換算接觸電阻數值；LX-9831 搭載溫度采集通道，同步記錄測試全程樣品表面溫升變化；設備內置計時模塊記錄完整負載測試周期，多功能型號通過配套軟件實時采集全部數據，自動繪制電壓降、電阻、溫升隨時間變化曲線，直觀反饋導電部件長期通電后的導電性能變化，判斷接觸部位是否存在接觸不良、過熱隱患。
4. 技術參數
| 參數項目 | LX-9830G 實用型 | LX-9831 多功能型 |
|---|---|---|
| DC 測試電流 | 10A/100A/200A/300A-1000A，按需選購 / 定制 | 10A/100A/200A/300A-1000A，按需選購 / 定制 |
| 電流顯示分辨率 | 0.01A（1000A 量程顯示 0.1A） | 0.01A（1000A 量程顯示 0.1A） |
| 直流測試電壓 | DC0-30V，分辨率 0.01V，支持定制 | DC0-30V，分辨率 0.01V，支持定制 |
| 電壓降標配量程 | 0-299.99mV，分辨率 0.01mV；可選 0-999.99mV | 0-299.99mV，分辨率 0.01mV；可選 0-999.99mV |
| 負載計時功能 | 人工記錄時長 | 0.01S—99.99H 定時測試（非滿載） |
| 溫升測量模塊 | 無 | 常溫 - 500℃，精度 0.5℃ |
| 接觸電阻顯示 | 無 | 分辨率 0.1μΩ |
| 測量模式 | 單一通電測試模式 | 材料通用模式、電線束模式 |
| 數據處理方式 | 儀表數顯，人工統計數據 | 儀表數顯 + PC 軟件圖譜分析 |
| PC 分析軟件 | 選購配置 | 標準配套 |
| 校準分流器 | 0.2 級 75mv 標準分流器，多規格可選 | 0.2 級 75mv 標準分流器，多規格可選 |
| 設備供電 | AC220V±10%/380V，按電流量程匹配 | AC220V±10%/380V，按電流量程匹配 |
| 配套治具 | 支持樣品定制治具 1 套 | 支持樣品定制治具 1 套 |
5. 適用范圍
- 汽車行業：汽車電線束、插接端子、整車開關、繼電器、高壓充電連接器接觸電阻、電壓降、溫升負載檢測
- 電工器具：家用插頭插座、工業插頭耦合器導電性能檢測，滿足 GB/T 2099.1、GB/T 11918.1 標準檢測需求
- 新能源行業：電動汽車充電槍、充電端子傳導性能測試，適配 GB/T 18487.1、IEC 62196-1 通用標準
- 電器元件：開關觸點、導電連接件、金屬壓接件長期通電溫升與壓降可靠性測試
- 檢測實驗室：第三方合作機構、企業研發實驗室、高校材料實驗室電性能驗證試驗
6. 操作流程（簡潔版）
- 根據被測樣品規格選定對應電流量程，安裝匹配分流器完成設備校準
- 裝配定制樣品治具，將待測線束 / 端子牢固夾持于測試回路
- 接通設備電源，設置測試電流、測試時長（LX-9831 可同步設置溫升采集通道）
- 啟動恒流輸出，儀表實時顯示電壓、電壓降數據；LX-9831 同步記錄電阻、溫度數值
- 測試周期結束，LX-9831 可通過 PC 軟件導出完整數據曲線，人工記錄 LX-9830G 測試數據
- 斷開電流輸出，取下樣品，整理測試數據歸檔
7. 配套服務項目（簡潔版）
- 售后服務：設備故障排查、技術遠程指導、到場檢修服務
- 延保服務：可選購 1-3 年設備延保，延長整機保修周期
- 樣品測試：企業可寄送待測樣品，實驗室提供樣品檢測服務，出具對應計量證書
- 增值配套：儀器計量校準、設備技術升級、測試治具個性化定制
8. 包裝配件
| 序號 | 配件型號 | 品名規格 | 單位 | 標配 / 選購 | 備注 |
|---|---|---|---|---|---|
| 1 | 9830-CSX | 測試線（電流、電壓線各 2 條） | 套 | 標配 | 整機出廠配套 |
| 2 | 9830 系列 | 0.2 級標準分流器（10A/40A/60A/100A） | 個 | 選購 | 按測試電流匹配采購 |
| 3 | 9831-JL | 儀器計量檢測服務 | 份 | 選購 | 含正規計量證書 |
| 4 | 9831-RJ | 配套 PC 數據分析軟件 | 套 | LX-9831 標配，9830G 選購 | 自動生成測試圖譜 |
| 5 | 無型號 | 電腦、打印設備 | 套 | 選購 | 按需搭配配置 |
| 6 | 9831-ZJ | 樣品專屬測試治具 | 套 | 選購 | 按樣品外形定制 |
| 7 | 9831-YB | 設備延保服務 | 年 | 選購 | 可選 1-3 年周期 |
9. 售后服務（簡潔）
- 整機出廠提供基礎質保周期，質保周期內非人為損壞零部件更換、基礎檢修無額外耗材費用
- 技術團隊提供遠程線上指導，設備故障無法遠程處理時提供到場檢修服務
- 設備過保后可選購延保服務，降低后期維護成本
- 長期提供分流器、測試線、治具等耗材補給與設備技術升級服務
- 可提供儀器定期計量校準配套服務，保障測量數據穩定合規
10. FAQ 常見問題
Q1：兩款型號如何選型？
A1：僅需基礎電壓降、電流測試，人工記錄數據，選擇 LX-9830G 實用型；需要同步測溫升、接觸電阻、自動計時、PC 軟件曲線分析，研發 / 實驗室場景建議選用 LX-9831 多功能型。
Q2：測試電流量程能否后期更換？
A2：設備支持更換不同規格 0.2 級標準分流器，可后期增購分流器切換測試電流區間，超大電流規格可定制升級。
Q3：設備是否符合汽車線束國標檢測？
A3：設備參數匹配 QC/T 29106-2014、QC/T 1067.1-2017、USCAR-21 等汽車線束通用標準，可用于出廠質檢與型式試驗。
Q4：沒有配套電腦能否使用 LX-9831？
A4：無電腦可依靠機身儀表完成基礎數據讀取，但溫升曲線、電阻數據存儲、圖譜導出功能需搭配配套 PC 軟件使用。
Q5：非標異形端子能否適配測試？
A5：可提供樣品圖紙或實物，定制對應專屬測試治具，適配異形線束、充電端子、多 pin 連接器。
