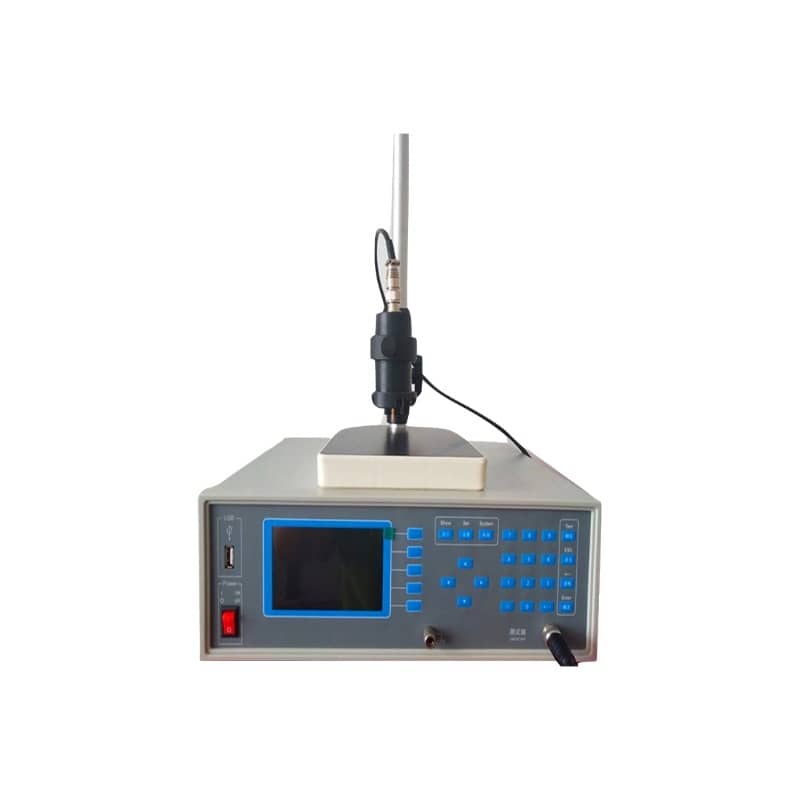

FT-330 340系列四探針方阻電阻率測試儀
發布時間： 2026-06-28 10:30:08 點擊： 30
1. 產品介紹
ROOKO 瑞柯微 FT-330/340 系列四探針方阻電阻率測試儀，由寧波瑞柯析理儀器供應，采用四探針法搭配范德堡測量原理打造，用于材料方塊電阻、電阻率、電導率量化檢測。設備內置恒流輸出模塊，支持正負電流、電壓自動切換測量，搭載中英文液晶顯示面板，集成溫度補償、自動量程、系數補償功能，配套 PC 軟件完成數據存儲與分析。整機參照 ASTM F84、GB/T1551、GB/T1552、GB/T26074、GB/T14141、GB/T37152 多項通用標準生產，為生產車間、高校實驗室、科研機構提供導體、半導體材料質量檢測方案，多探頭、標準電阻、測試平臺等配件可按需搭配，多場景適配材料導電性能檢測需求。
2. 產品特點
- 測量均衡穩定：電阻精度≤0.3%，標準樣片實測誤差≤4%，單電測、雙電組合兩種測試模式可選，降低接觸電阻帶來的數據偏差。
- 多功能自動運算：自動切換測試量程、正負電流 / 電壓采集，內置溫度補償模塊，自動完成厚度、探針間距、溫度系數換算。
- 可視化液晶面板：同步展示方塊電阻、電阻率、溫度、電流、電壓、電導率、探針規格、樣品厚度等多維度數據，支持中英文界面切換。
- 寬量程覆蓋：細分兩大檔位機型，適配低阻至高阻區間材料檢測，多檔恒流輸出檔位可供切換，適配薄模、硅片、金屬涂層等不同試樣。
- 拓展配置豐富：可搭配 PC 數據分析軟件、方形 / 直線型探頭、測試平臺、多規格標準電阻；探針間距、探針材質可按需調整。
- 合規標準設計：對標四探針測量通用標準，檢測數據可用于實驗室質檢、研發對比、來料管控。
3. 工作原理
設備基于四探針測試法與范德堡測量原理開展檢測：
- 四根探針垂直接觸被測材料表面，外側兩根探針輸出恒定電流，內側兩根探針采集樣品表面電壓差值；
- 設備內置運算模塊錄入探針間距、樣品厚度、環境溫度參數，結合采集的電流、電壓數值，自動換算方塊電阻、體積電阻率、電導率；
- 雙電組合機型可切換正反兩組測量線路，修正探針偏移、樣品邊緣效應帶來的數值偏差；搭配溫度傳感器采集環境溫度，完成溫度系數補償，優化數據穩定輸出。
4. 技術參數
| 參數項目 | FT-331 | FT-341 | FT-332 | FT-342 |
|---|---|---|---|---|
| 方塊電阻范圍 | 10??～2×10?Ω/□ | 10??～2×10?Ω/□ | 10??～2×10?Ω/□ | 10??～2×10?Ω/□ |
| 電阻率范圍 | 10??～2×10?Ω-cm | 10??～2×10?Ω-cm | 10??～2×10?Ω-cm | 10??～2×10?Ω-cm |
| 測試電流檔位 | 0.1μA、1μA、10μA、100μA、1mA、10mA、100mA | 0.1μA、1μA、10μA、100μA、1mA、10mA、100mA | 10μA、100μA、1mA、10mA、100mA | 10μA、100μA、1mA、10mA、100mA |
| 電阻精度 | ≤0.3% | ≤0.3% | ≤0.3% | ≤0.3% |
| 測試模式 | 單電測 | 雙電組合 | 單電測 | 雙電組合 |
| 實測誤差（標準樣片） | ≤4% | ≤4% | ≤4% | ≤4% |
| 供電規格 | AC 220V±10%，50Hz，功耗＜30W | AC 220V±10%，50Hz，功耗＜30W | AC 220V±10%，50Hz，功耗＜30W | AC 220V±10%，50Hz，功耗＜30W |
| 探針可選間距 | 1mm/2mm/3mm | 1mm/2mm/3mm | 1mm/2mm/3mm | 1mm/2mm/3mm |
| 探針可選材質 | 碳化鎢針、鍍金磷銅半球形針 | 碳化鎢針、鍍金磷銅半球形針 | 碳化鎢針、鍍金磷銅半球形針 | 碳化鎢針、鍍金磷銅半球形針 |
| 可選標準電阻規格 | 1mΩ、10mΩ、100mΩ、1Ω、10Ω、1kΩ、10kΩ、100kΩ、1MΩ | 同左 | 同左 | 同左 |
| 選購配件 | PC 軟件、方形 / 直線探頭、測試平臺、標準電阻 | 同左 | 同左 | 同左 |
5. 適用范圍
適配多品類導體、半導體材料導電性能檢測，工況適配：
- 工業制造企業：導電薄膜、ITO 膜、金屬涂層、硅晶圓、導電橡膠、電池極片來料質檢與成品管控；
- 高等院校、科研實驗室：新材料研發、半導體基礎實驗、導電粉體薄片電阻率分析；
- 第三方合作機構材料檢測、工藝參數對比、樣品導電性能標定；
- 適配硅、鍺半導體、導電涂層、金屬薄片、導電陶瓷等片狀、塊狀試樣。
6. 操作流程（簡潔版）
- 設備通電，錄入樣品厚度、探針間距、溫度系數基礎參數；
- 安裝對應規格四探針探頭，將探頭平穩貼合待測樣品表面；
- 設備自動匹配適配電流檔位，啟動自動測量；
- 液晶面板同步顯示方阻、電阻率、電導率、溫度數據；
- 搭配 PC 軟件可導出、存儲多組檢測數據，完成批量樣品對比分析；
- 測試完成抬起探頭，關閉設備電源，收納探頭與測試配件。
7. 配套服務項目（簡潔版）
- 售后服務：設備故障到場檢修、儀器操作技術指導、軟件調試；
- 延保服務：可選購 1-3 年期設備延保，延長設備保修周期；
- 樣品測試服務：依托自有實驗室，提供試樣導電性能檢測，出具對應計量證書；
- 增值配套：儀器租賃、設備技術升級、定制化儀器配置方案。
8. 包裝配件明細
| 序號 | 配件型號 | 配件名稱 | 單位 | 標配 / 選購 | 備注 |
|---|---|---|---|---|---|
| 1 | 340-CSX | 專用測試線 | 套 | 標配 | 主機配套接線 |
| 2 | 06A | 四探針測試平臺 | 套 | 選購 | 含基礎探頭 1 支 |
| 3 | 06B | 四探針探頭 | 個 | 選購 | 方形 / 直線型二選一 |
| 4 | 340-TTZ | 鍍金彈簧銅針（4 根 / 組） | 組 | 選購 | 替換耗材 |
| 5 | 340-WTZ | 彈簧鎢針（4 根 / 組） | 組 | 選購 | 耐磨測試耗材 |
| 6 | 340-RJ | PC 數據分析軟件 | 套 | 選購 | 支持?jǐn)?shù)據導出記錄 |
| 7 | 09A | 標準電阻 | 個 | 選購 | 多規格按需選配 1-5 個 |
| 8 | WDCGQ | 溫度傳感器 | 套 | 選購 | 測溫區間常溫 - 125℃ |
| 9 | 300-JL | 檢測技術服務 | 份 | 選購 | 配套計量證書 |
| 10 | 341-YB | 設備延保服務 | 年 | 選購 | 1-3 年按需辦理 |
9. 售后服務（簡潔）
- 設備出廠配套基礎質保，質保周期內出現非人為故障可提供配件更換、到場檢修；
- 終身提供遠程技術指導，包含設備調試、軟件操作、測量參數設置教學；
- 耗材、探頭、標準電阻長期供應，支持單獨采購替換配件；
- 可辦理延保服務，降低長期使用故障維護成本；
- 支持儀器技術升級服務，優化設備測量功能適配新檢測工況。
10. FAQ
Q1：FT-330 與 FT-340 系列主要區別是什么？
A：FT-331/332 為單電測機型，基礎成本更友好；FT-341/342 采用雙電組合測量模式，可修正探針偏移、邊緣效應，數據穩定輸出效果佳；兩款電流檔位、量程區間存在細分差異，低阻試樣優先選擇 331/341。
Q2：探頭探針材質如何選擇？
A：碳化鎢針耐磨，適合大批量工業試樣反復檢測；鍍金磷銅半球形針接觸性優良，適配薄膜、超薄涂層等易劃傷試樣。
Q3：儀器是否可以連接電腦導出數據？
A：可選購配套 PC 分析軟件，通過通訊接口連接主機，自動存儲、導出多組檢測數據，便于實驗室數據歸檔對比。
Q4：設備是否支持溫度補償？
A：整機自帶溫度補償算法，搭配選購溫度傳感器可實時采集試樣溫度，自動修正溫度帶來的電阻率數值偏差。
