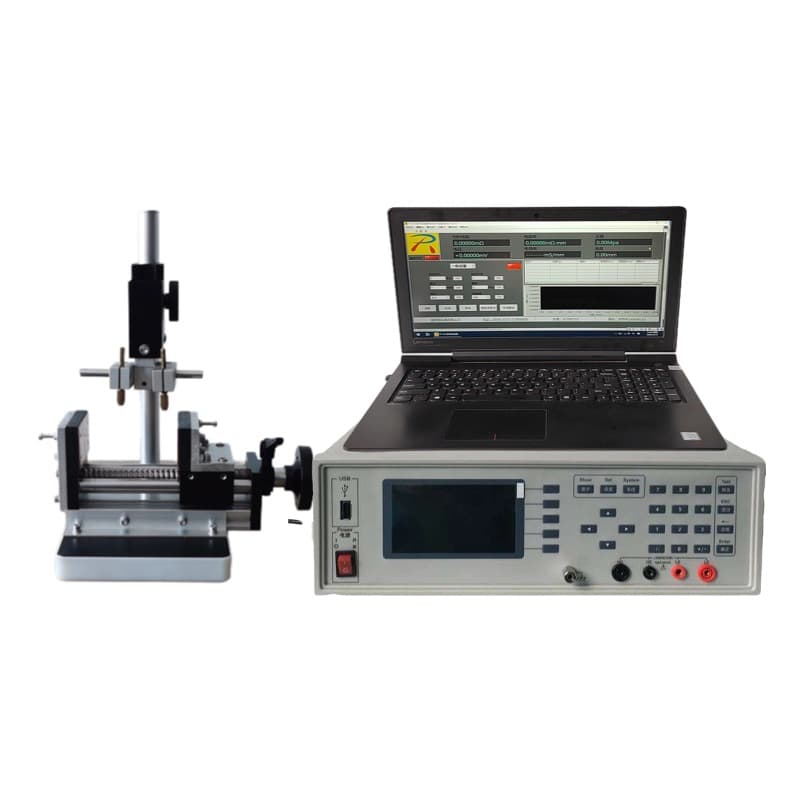

FT-300A 320系列導體材料電阻率測試儀
發布時間： 2026-06-28 09:58:31 點擊： 30
1. 產品介紹
FT-300A 系列導體材料電阻率測試儀為寧波瑞柯微自研電性能檢測設備，采用四端測量法搭建測量架構，搭載液晶顯示模組、溫度補償模塊與自動量程系統，設備可自動切換正負電流、正負電壓完成采集，同步輸出電阻、電阻率、電導率多組數據，支持中英文操作界面，搭配標準電阻完成儀器校準。
設備覆蓋多檔測試電流，適配固態、顆粒、液態導體材料檢測，主機搭配標準方體、圓柱體測試治具，治具規格支持定制，可搭配 PC 軟件實現數據存儲與分析，多型號量程區分，滿足不同導電性能材料檢測需求，適配實驗室長期常態化檢測工況。
2. 產品特點
- 采用四端測量架構，降低引線電阻帶來的測量偏差，數據穩定；
- 內置溫度補償功能，規避環境溫度波動對導電參數的干擾；
- 自動量程切換，多檔位恒流源輸出，適配高低導電區間材料；
- 自動輸出正負電流、正負電壓，減少人工反復切換操作步驟；
- 液晶屏幕集中展示電阻、電阻率、電導率、溫度、電流電壓等全部參數，單位自動換算；
- 支持中英文界面切換，適配多區域操作人員使用；
- 可搭配標準電阻完成設備自校準，保障測量均衡；
- 測試治具基礎規格統一，同時支持定制化治具，適配異形試樣；
- 可選配 PC 分析軟件，實現檢測數據存儲、導出、批量整理；
- 整機功耗偏低，220V 常規供電，工位布設門檻低。
3. 工作原理
儀器內置恒流源向被測導體通入恒定電流，四端電極分別采集試樣兩端電壓信號，結合試樣橫截面積、厚度、電極間距尺寸，通過內置運算程序自動換算電阻、電阻率、電導率數值；搭載溫度傳感器同步采集環境溫度，對導電參數做溫度補償修正，消除溫漂影響；設備自動切換電流電壓極性，抵消接觸電勢誤差，單次測量完成全部電性能參數輸出，數據可本地顯示或外接電腦歸檔。
4. 技術參數
| 參數項目 | FT-300A1 | FT-300A2 | FT-320 |
|---|---|---|---|
| 電阻測量區間 | 10^-7～2×10^7Ω | 10^-6～2×10^7Ω | 10^-8～2×10^4Ω |
| 電阻率測量區間 | 10^-7～2×10^7Ω-cm | 10^-6～2×10^7Ω-cm | 10^-8～2×10^4Ω-cm |
| 電導率測量區間 | 5×10^-8～10^7 S/cm | 5×10^-8～10^6 S/cm | 5×10^-5～10^8 S/cm |
| 測試電流檔位 | 自動切換：1μA、10μA、100μA、1mA、10mA、100mA、1A | 自動切換：1μA、10μA、100μA、1mA、10mA、100mA、1A | 0-10A 大電流輸出 |
| 電壓量程 | 2mV、20mV、200mV、2V；精度 ±0.1% 讀數 | 2mV、20mV、200mV、2V；精度 ±0.1% 讀數 | 2mV、20mV、200mV、2V；精度 ±0.1% 讀數 |
| 電壓分辨率 | 0.1uV、1uV、10uV、100uV | 0.1uV、1uV、10uV、100uV | 0.1uV、1uV、10uV、100uV |
| 電阻測量精度 | ≤0.3%（搭配標準電阻校準） | ≤0.3%（搭配標準電阻校準） | ≤0.3%（搭配標準電阻校準） |
| 顯示內容 | 電阻、電阻率、電導率、溫度、截面積、厚度、電流、電壓 | 電阻、電阻率、電導率、溫度、截面積、厚度、電流、電壓 | 電阻、電阻率、電導率、溫度、截面積、厚度、電流、電壓 |
| 測試方式 | 四端測量法 | 四端測量法 | 四端測量法 |
| 標準治具行程 | L70mm*W60mm，支持定制 | L70mm*W60mm，支持定制 | L70mm*W60mm，支持定制 |
| 供電規格 | AC 220V±10%，50Hz，功耗＜30WH | AC 220V±10%，50Hz，功耗＜30WH | AC 220V±10%，50Hz，功耗＜30WH |
| 主機外形尺寸 | 330mm350mm120mm | 330mm350mm120mm | 330mm350mm120mm |
| 整機凈重 | 約 6kg | 約 6kg | 約 6kg |
5. 適用范圍
- 檢測試樣形態：固態塊狀導體、導電顆粒、導電粉體、液態導電介質；
- 適用機構：新材料研發實驗室、高校材料院系、導電材料生產企業、質檢實驗室；
- 檢測材料：金屬導體、導電高分子、導電炭黑、導電粉體、電纜導體、導電橡膠等導體材料；
- 檢測用途：來料導電性能核驗、新材料配方研發、成品電性能質控、導電工藝優化對比；
- 配套拓展：可搭配溫度傳感器，完成常溫至 125℃區間變溫導電性能測試。
6. 操作流程（簡潔版）
- 試樣預處理：清理試樣表面氧化層、粉塵，測量并錄入試樣厚度、橫截面積尺寸；
- 設備接線：連接測試線、溫度傳感器（按需選配），接通 220V 電源啟動主機；
- 儀器校準：接入標準校準電阻，完成設備零點與量程校準；
- 試樣裝夾：將試樣固定于標準或定制測量治具，四端電極貼合試樣接觸面；
- 參數設置：選擇中英文界面，設定測試電流檔位，開啟溫度補償功能；
- 自動測量：啟動檢測程序，設備自動切換正負電流電壓，屏幕同步輸出全部電性能數據；
- 數據留存：可手動記錄屏幕數值，或外接電腦軟件批量導出檢測數據；
- 多組復測：同一樣品重復多次測量，取均值作為檢測結果。
7. 配套服務項目（簡潔版）
- 實驗室樣品測試服務：客戶寄送導電試樣至實驗室，獲取標準化電性能檢測報告；
- 儀器延保服務：原廠基礎質保外，可選購 1-3 年周期延保服務；
- 技術升級服務：針對現有 FT-300A 系列設備，提供配件、軟件功能改良升級；
- 儀器定制服務：依據特殊試樣規格，定制測量治具、大電流拓展組件；
- 計量配套服務：可配套出具計量證書，滿足實驗室合規檢測要求。
8. 包裝配件清單
標準出廠配件
| 序號 | 配件名稱 | 數量 | 說明 |
|---|---|---|---|
| 1 | FT-300A 系列主機 | 1 臺 | 按選定型號發貨 |
| 2 | 標準方體 + 圓柱體測量治具 | 1 套 | 基礎測試工裝 |
| 3 | 配套測試連接線 | 4 條 | 標準測試線套裝 |
| 4 | 產品操作說明書 | 1 份 | 含參數、校準、操作規范 |
| 5 | 產品保修卡、質量保證書 | 各 1 份 | 設備維保登記文件 |
可選訂購配件
- 標準校準電阻（1-5 個）；
- PC 數據分析軟件；
- 溫度傳感器（常溫 - 125℃）；
- 定制異形材料測量治具；
- 配套電腦、打印設備；
-
計量證書文件；
整機采用木箱搭配緩沖泡棉防護包裝，降低運輸磕碰損傷。
9. 售后服務（簡潔版）
- 原廠基礎質保周期為一年，質保周期內因制造品質問題產生故障，可提供原廠維修；
- 傳感器、電磁開關類配件不在基礎質保覆蓋范圍；
- 設備出現私自改裝、非原廠人員拆裝、使用不當、不可抗力損壞，維修收取配件修護費用；
- 設備運行出現異常，可聯系售后技術人員獲取線上指導，故障設備可申請到場檢修；
- 全系標準配件、工裝長期供應，支持單獨采購替換。
10. FAQ 常見問題
Q1：FT-300A 三個型號如何選型？
A1：低電阻、大電流檢測場景選用 FT-320；常規中高阻導體選用 FT-300A1；中低阻通用檢測選用 FT-300A2。
Q2：設備能否檢測粉末狀導電材料？
A2：可以，搭配定制粉體壓片治具即可完成導電粉體電阻率、電導率檢測。
Q3：溫度傳感器是否為標配配件？
A3：溫度傳感器屬于選購配件，常溫檢測可無需搭配，變溫測試場景按需選配。
Q4：PC 軟件有哪些功能？
A4：支持實時數據采集、歷史記錄存儲、報表導出、多組數據對比分析。
Q5：設備可以自行改裝治具結構嗎？
A5：不建議私自改動工裝結構，自行改裝后設備質保失效，產生故障廠商不承擔相關責任。
