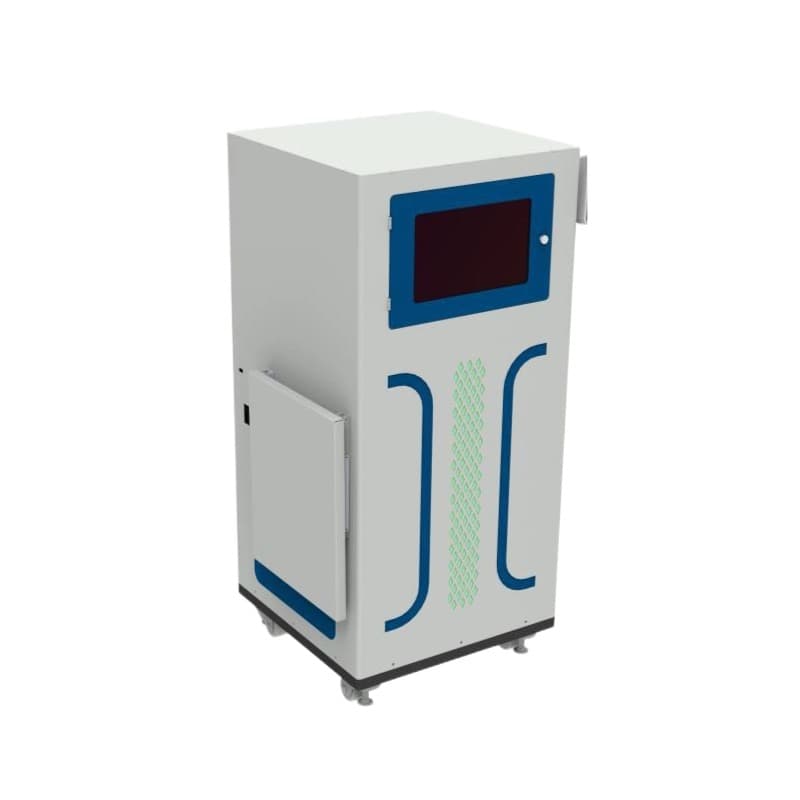

FT-8600A/B/C 電池極片電阻測試儀 自動伺服加壓粉體導電曲線分析儀
發布時間： 2026-06-27 15:09:59 點擊： 42
產品介紹
ROOKO 瑞柯微 FT-8600 系列自動粉末電阻率壓實密度儀分為 FT-8600A、FT-8600B、FT-8600C 三款機型，搭載全自動伺服動力加壓系統，配備觸摸屏、PC 軟件兩套操控模式，整機集成厚度高精度采集模塊，可捕捉粉體加壓、穩壓、泄壓全過程厚度變化，測算彈性形變量。設備自動切換正負電流、正負電壓信號，F(xiàn)T-8600A/B 標配四探針測量架構，F(xiàn)T-8600C 采用四端法，可拓展極片電阻檢測功能，軟件自動生成壓強與電學參數對應變化圖譜，完整記錄粉體壓實過程導電性能波動。整機參數貼合 GB/T24533、GB/T1551、ASTM F843 等通用標準，主要面向鋰離子電池正負極、石墨、炭素粉體、電池極片物性檢測，適配新能源企業質檢車間、高校材料實驗室、新材料研發機構標準化測試。
產品特點
全自動伺服加壓驅動結構，加壓速度可調，全程程序自動運行，無需人工干預
觸摸屏 + PC 兩套操控模式并行，數據同步互通，適配車間快速檢測、實驗室深度分析場景
高精度厚度采集模塊，測量分度 0.001mm，捕捉粉體彈性壓縮形變
自動雙向輸出電流、電壓，弱化接觸電勢干擾，測量數據穩定均衡
FT-8600A/B 標配四探針測試架構，F(xiàn)T-8600C 采用四端法，可按需拓展極片電阻檢測功能
配套 PC 軟件自動繪制壓強 - 電阻率變化曲線，批量數據匯總生成可導出檢測報表
壓力規格覆蓋 3 噸、5 噸、10 噸多檔位，測量模具內徑 13/16/20mm 可搭配
整機電阻重復性誤差區間可控，可搭配高精度分析天平配套使用
出廠配備標準校準電阻、厚度校準件，日常校驗操作簡易
可增配手持吸塵設備、多規格探頭、電腦打印設備，配套計量、延保、3Q 驗證服務
工作原理
將鋰電、石墨類粉體裝填匹配規格測量模具，在觸摸屏或 PC 軟件設定加壓速度、目標壓強、恒壓時長，伺服系統自動下壓壓實試樣。設備輸出恒定測試電流，F(xiàn)T-8600A/B 通過四探針采集表層方阻，F(xiàn)T-8600C 依靠四端法采集體積電阻，厚度傳感器實時記錄粉體高度，系統自動換算壓實密度與彈性形變量。加壓、穩壓、泄壓全流程持續采集電學、力學數據，軟件自動生成完整變化圖譜；測試完成設備自動復位，搭配標準校準件定期校驗整機基準，全部數據留存用于電池材料配方、生產工藝優化參考。
技術參數
| 規格型號 | FT-8600A | FT-8600B | FT-8600C |
|---|---|---|---|
| 方塊電阻范圍 | 10^-5～2×10^5Ω/□ | 10^-4～1×10^7Ω/□ | 無 |
| 電阻率范圍 | 10^-5～2×10^5Ω-cm | 10^-4～1×10^7Ω-cm | 10^-7～2×10^7Ω-cm |
| 電導率范圍 | 5×10^-6～10^5 S/cm | 1×10^-7～10^4 S/cm | 5×10^-8～10^7 S/cm |
| 測試電流檔位 | 0.1μA,1μA,10μA,100μA,1mA,10mA,100mA | 10mA～200pA | 1μA,10μA,100μA,1mA,10mA,1000mA |
| 操控方式 | 觸摸屏 + PC 軟件雙模式 | 觸摸屏 + PC 軟件雙模式 | 觸摸屏 + PC 軟件雙模式 |
| 測試架構 | 標配四探針，可增購四端組件 | 標配四探針，可增購四端組件 | 四端法為主 |
| 可選主壓力 | 3 噸、5 噸、10 噸 | 3 噸、5 噸、10 噸 | 3 噸、5 噸、10 噸 |
| 樣品厚度量程 | 0.001-25.000mm，自動采集 | 0.001-25.000mm，自動采集 | 0.001-25.000mm，自動采集 |
| 標配模具 | 1 套，可選 13/16/20mm 內徑 | 1 套，可選 13/16/20mm 內徑 | 1 套，可選 13/16/20mm 內徑 |
| 密度顯示精度 | 99.99999g/cm3，誤差 1% | 99.99999g/cm3，誤差 1% | 99.99999g/cm3，誤差 1% |
| 形變檢測 | 可記錄彈性粉體壓縮回彈量 | 可記錄彈性粉體壓縮回彈量 | 可記錄彈性粉體壓縮回彈量 |
| 電阻重復性 | 標準電阻≤0.3%，物料影響≤1% | 標準電阻≤0.3%，物料影響≤1% | 標準電阻≤0.3%，物料影響≤1% |
| 加壓位移速度 | ＜15mm/min， 0.1mm/min | |
|
| 供電規格 | 220V/380V 雙適配 | ||
| 拓展選配 | 分析天平、極片電極、電腦打印機、 | |
適用范圍
適配鋰離子電池正負極粉體、石墨、炭復合導電粉料、電池極片電阻標準化檢測，設備指標匹配 GB/T24533、GB/T1552、ASTM F843 等檢測規范，覆蓋新能源電池工廠質檢、鋰電材料研發實驗室、高校新材料、第三方理化檢測機構，用于粉體導電性能、壓實特性、彈性形變同步分析。
操作流程（簡潔版）
根據粉體導電區間選定 FT-8600A/B/C 機型，搭配對應內徑模具與壓力規格，連接通訊端口
粉體裝填模具內部，觸摸屏或 PC 設置加壓程序、恒壓時長、電流檔位
啟動全自動測試，伺服系統自動加壓穩壓，全程同步采集電阻、厚度、壓強數據
軟件自動生成壓強 - 導電變化曲線，測試完成自動泄壓復位
導出完整檢測報表，清理模具粉體，定期使用標準件校準整機
服務項目（簡潔版）
售后服務：設備故障到場檢修，伺服加壓、四探針、軟件操作技術指導，原廠探頭模具配件更換支持
延保服務：1-3 年原廠延保選購，延長設備保修周期，降低長期運維損耗
樣品測試：鋰電粉體、極片試樣可送至實驗室完成全自動壓實電學檢測，輸出完整曲線記錄
增值配套：合作機構計量出具計量證書、儀器技術升級、易損耗材批量備貨
耗材備件采購：四探針、標準電阻、模具、厚度校準件等損耗件批量儲備，適配高頻檢測工況
包裝配件
標準配置
FT-8600 測試主機、伺服自動加壓平臺、一套標準測量模具、對應測試探頭、標準校準電阻、厚度校準件、配套 PC 分析軟件、電源線、操作說明書、清潔毛刷
可選增購配件
多規格測量模具、鍍金 / 鎢探針組、極片電極、分析天平、手持吸塵器、電腦打印設備；配套技術服務包含計量證書、1-3 年延保服務
售后服務（簡潔）
設備出廠配備基礎質保周期，質保周期內非人為損壞零部件可更換
設備出現加壓異常、數值偏移、軟件通訊故障可提交報修，安排技術人員到場檢修
全周期線上技術指導，解答壓力選型、電流檔位、曲線報表導出相關疑問
支持儀器技術升級，適配新增鋰電材料檢測需求，長期穩定供應原廠配套耗材、易損配件
FAQ
Q：三款 FT-8600 機型如何選型區分？
A：FT-8600A 常規中高導電鋰電粉料，四探針通用款；FT-8600B 適配高阻弱導電石墨；FT-8600C 大電流四端結構，適配高導電金屬復合粉體。
Q：設備可以同時測試粉體與電池極片嗎？
A：可增配極片電極組件，切換配件后完成極片整體電阻檢測。
Q：加壓速度是否可以自定義調節？
A：位移速度區間可調， 0.1mm/min，適配易破碎超細粉體試樣。
Q：整套測試曲線和壓實密度數據能否導出歸檔？
A：配套 PC 軟件自動存儲圖譜與數值報表，支持本地導出，滿足研發數據追溯。
Q：長期高頻測試需要儲備易損件嗎？
A：探針、模具、校準件屬于損耗配件，高頻使用可批量儲備多組，減少停機時長。
